آموزش نصب ریبون و لیبل در لیبل پرینتر

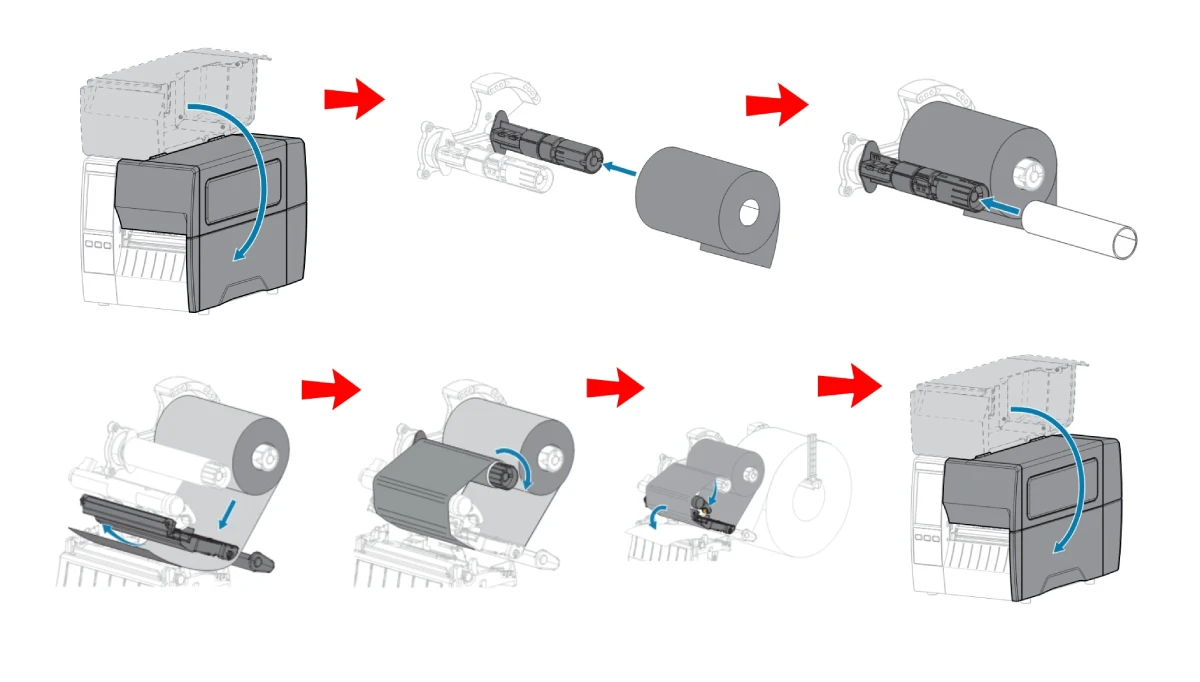

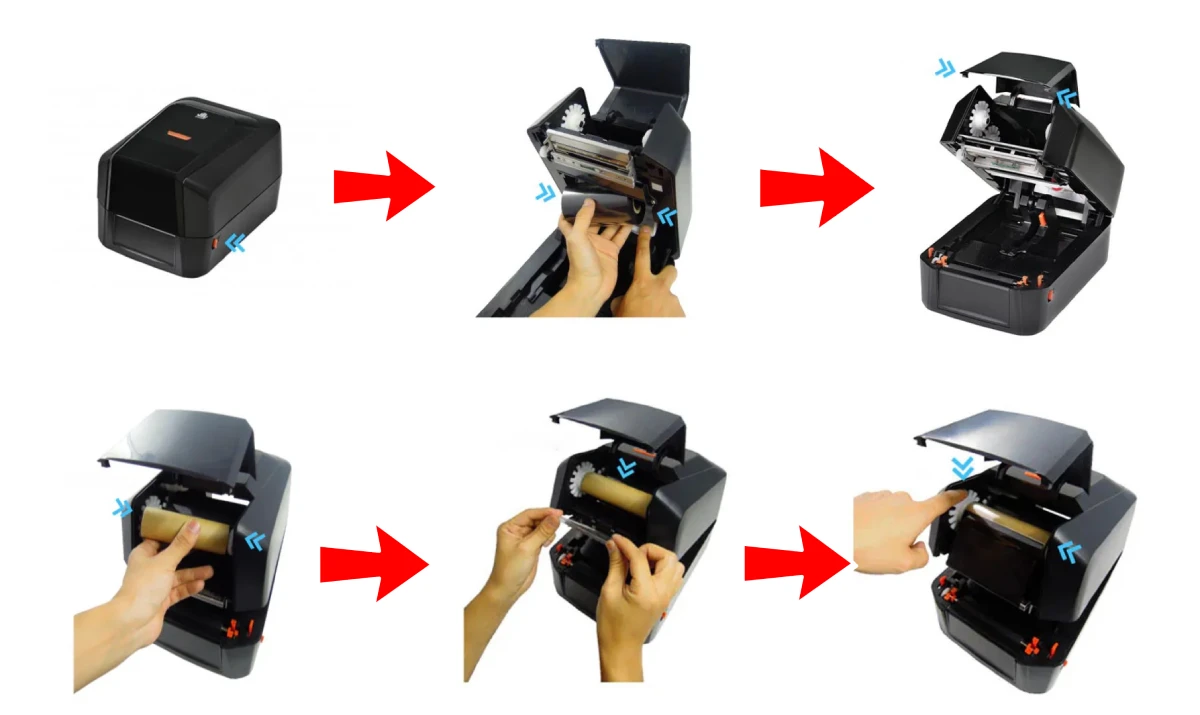

آموزش نصب ریبون در لیبل پرینتر
نصب ریبون در لیبل پرینتر یکی از مهمترین مراحل آمادهسازی دستگاه برای چاپ لیبلهای حرفهای است. اگر ریبون بهدرستی در مسیر مکانیزم چاپ قرار نگیرد، نتیجه چاپ دچار مشکلاتی مانند کمرنگ شدن نوشتهها، چاپ سفید، ایجاد خطوط ناواضح یا حتی پارگی ریبون خواهد شد. در این بخش بهصورت مرحلهبهمرحله و دقیق، نحوه جاگذاری ریبون در انواع لیبل پرینترهای رومیزی مانند Zebra، TSC، Bixolon، Honeywell و Meva را آموزش میدهیم تا کاربران مبتدی و حرفهای بتوانند بدون نگرانی ریبون خود را نصب کنند.
آمادهسازی اولیه پیش از نصب ریبون
قبل از شروع کار، پرینتر لیبل زن باید خاموش باشد. بسیاری از کاربران این مرحله ساده را نادیده میگیرند؛ اما قطع بودن جریان برق، علاوه بر افزایش ایمنی، مانع از آسیب فیزیکی هد و رول ریبون در زمان بازکردن دستگاه میشود. همچنین توصیه میشود رول قبلی را کاملاً خارج کرده و مسیر هد چاپ را بررسی کنید تا هیچ گونه گردوغبار یا تکههای باقیمانده از ریبون قبلی باقی نمانده باشد.
در همین مرحله لازم است مطمئن شوید که متراژ ریبون با ظرفیت دستگاه هماهنگ است. بسیاری از لیبل پرینترهای رومیزی تا 75 متر ریبون پشتیبانی میکنند و نصب ریبون 300 متری در آنها نه تنها غیرممکن است، بلکه به دستگاه آسیب میزند.
انتخاب ریبون مناسب برای دستگاه
یکی از دلایل مهم بروز خطا هنگام نصب ریبون، انتخاب نوع نامناسب آن است. ریبونها در سه گروه اصلی تولید میشوند: وکس، وکس/رزین و رزین. ریبونهای وکس برای چاپ روی لیبلهای کاغذی استفاده میشوند و کیفیت قابل قبولی دارند، اما مقاومت آنها در برابر خراش و رطوبت پایین است. ریبونهای رزین بهترین گزینه برای چاپ صنعتی و روی لیبلهای PVC، متال، صدفی و پلیاستری هستند و ماندگاری بالاتری دارند.
به این نکته توجه کنید که عرض ریبون باید حداقل برابر یا بزرگتر از عرض لیبل باشد؛ اگر عرض ریبون کمتر از عرض لیبل باشد، کیفیت چاپ ناقص خواهد شد و احتمال آسیب به هد بیشتر میشود.
مرحله اول: باز کردن درب دستگاه
برای نصب ریبون لازم است ابتدا کاور یا درب بالایی دستگاه را باز کنید. در لیبل پرینترهای رومیزی، معمولاً دو ضامن در طرفین وجود دارد که با فشار دادن آنها، بخش بالایی دستگاه به صورت آسان باز میشود. پس از باز شدن کاور، مسیر هد چاپ، رول خالی و پینهای نگهدارنده نمایش داده میشود.
در این مرحله بررسی کنید که هد چاپ در جای خود قفل بوده و آزاد نشده باشد. هد چاپ، دقیق ترین و حساس ترین قطعه دستگاه لیبل زن است و باید هنگام نصب ریبون مراقب باشید سطح آن خط و خش نبیند.
مرحله دوم: قرار دادن بوبین درون ریبون
ریبونها همیشه همراه با رول خالی یا بوبین هستند. بوبین نقش جمع کننده را دارد و برای پیچیده شدن ریبون پس از چاپ مورد استفاده قرار میگیرد.
در این مرحله، بوبین را از داخل رول ریبون رد کنید و آن را روی محور پشتی دستگاه قرار دهید. ریبون باید آزاد باشد و بدون گیر مکانیکی بچرخد. اگر ریبون بیش از حد سفت بسته شود، حرکت آن روی هد دچار پیچ خوردگی شده و چاپ کم رنگ ظاهر میشود.
مرحله سوم: هدایت ریبون تا جلوی دستگاه
حال باید سر ریبون را در مسیر هد قرار دهید. در تمام لیبل پرینترها یک شیار هدایت کننده در جلوی دستگاه وجود دارد.
سر ریبون را به آرامی تا جلوی دستگاه بکشید و آن را روی بوبین خالی (رول جمعکننده) قرار دهید. این قسمت مهمترین مرحله نصب است، زیرا اگر ریبون به درستی روی محور جمع کننده قفل نشود، حین چاپ از مسیر خارج میشود و چاپ مخدوش خواهد بود.
مرحله چهارم: چسباندن ریبون به رول مقوایی
برای جلوگیری از لغزش ریبون روی محور، سر آن را به رول مقوایی چسب بزنید. بسیاری از کاربران این مرحله را حذف میکنند، اما بدون چسب، ریبون تا چند دور اول درگیر نمیشود و روی محور حرکت نمیکند.
پس از اتصال، چند دور محور جمع کننده را به آرامی بچرخانید تا ریبون کاملاً کشیده شود و سطح آن صاف قرار بگیرد.
مرحله پنجم: تنظیم کشش ریبون
در این مرحله لازم است ریبون را آنقدر بچرخانید تا هیچ چروک یا روان لغزی در مسیر آن وجود نداشته باشد. اگر روی سطح ریبون موج وجود داشته باشد، چاپ واضح نخواهد بود و هد دستگاه نیز آسیب میبیند.
ریبان باید به اندازهای سفت باشد که کشش مناسب داشته باشد؛ نه آنقدر شل که گیر کند و نه آنقدر سفت که پاره شود.
مرحله ششم: بستن درب و انجام تست چاپ
پس از نصب ریبون، درب دستگاه را ببندید و آن را روشن کنید. برای تست چاپ از گزینه Test Page در منوی پرینتر ویندوز یا نرمافزار طراحی لیبل استفاده کنید.
اگر چاپ روی لیبل بسیار کم رنگ بود، ریبون یا مسیر هد دچار تنظیم نبود. اگر چاپ سفید بود، احتمالاً سطح جوهر به سمت داخل قرار گرفته است.

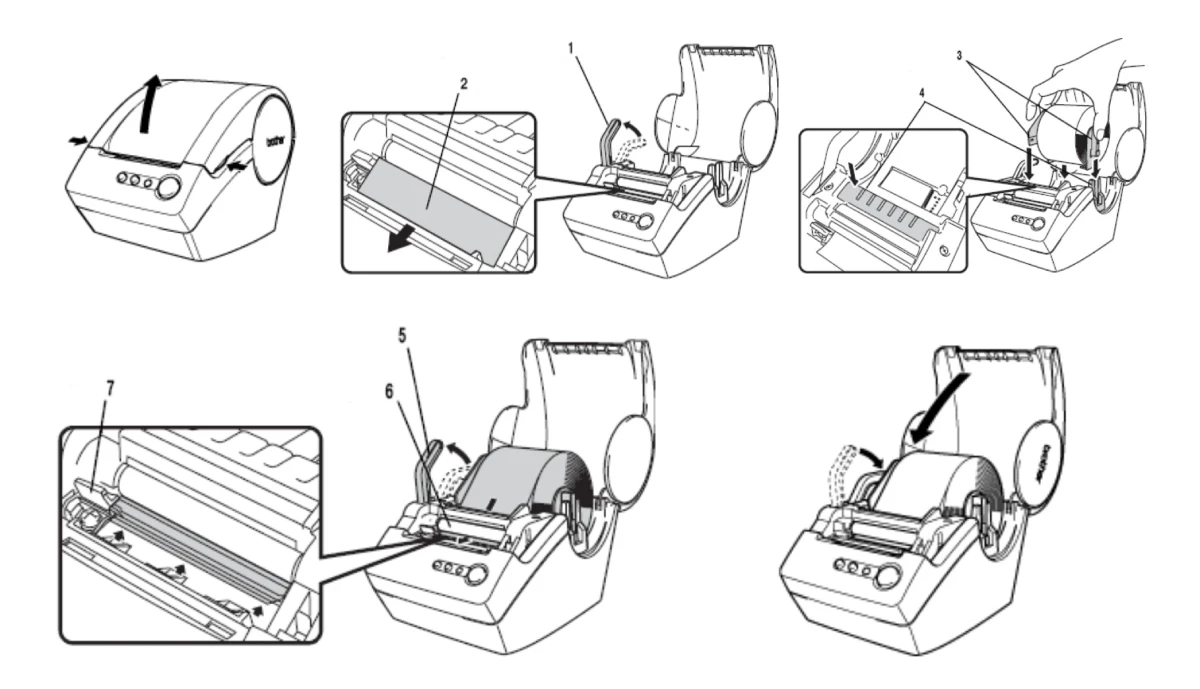

آموزش نصب رول لیبل در لیبل پرینتر
نصب رول لیبل در لیبل پرینتر مرحلهای مکمل نصب ریبون است و اگر به درستی انجام نشود، حتی با صحیح ترین جایگذاری ریبون نیز چاپ مناسبی دریافت نخواهید کرد. نصب اصولی لیبل باعث میشود دستگاه موقعیت هر برچسب را شناسایی کند، هد چاپ پرینتر بدون فشار اضافی کار کند و پراکندگی چاپ یا گیر کردن کاغذ اتفاق نیفتد. در این قسمت، مراحل نصب رول لیبل را به صورت دقیق و قابل فهم توضیح میدهیم.
بررسی نوع رول لیبل و سازگاری آن با دستگاه
پیش از قرار دادن رول لیبل داخل دستگاه، لازم است نوع لیبلی که تهیه کردهاید را از نظر جنس، ضخامت و عرض بررسی کنید. لیبل پرینترها برای چاپ روی انواع مختلف لیبل مثل کاغذی، صدفی، PVC، درخشان، اموال، متال، حرارتی و لایهدار طراحی شدهاند. اگر لیبل ضخیمتر از حد استاندارد باشد یا پشت چسب قویتری داشته باشد، هد چاپگیر موانع شده و دستگاه لیبلها را درست تشخیص نمیدهد.
نکته مهم دیگر، عرض لیبل است. نگهدارنده لیبل باید به اندازه عرض رول باز یا بسته شود تا لیبل در هنگام حرکت آزادانه نچرخد و کج نشود. به همین دلیل، اندازه عرض لیبل باید دقیقاً مطابق با نیاز کاربر انتخاب شود.
مرحله اول: باز کردن کاور و آمادهسازی مسیر لیبل
همانند مرحله نصب ریبون، ابتدا دستگاه باید خاموش باشد. سپس درب بالایی پرینتر را باز کنید تا مسیر قرارگیری لیبل را مشاهده کنید. در این قسمت دو قوس نگهدارنده و گیرههای تنظیم عرض وجود دارند که نقش ثابت کننده رول لیبل را برعهده دارند.
اگر رول لیبل قبلی داخل دستگاه باقی مانده است، ابتدا آن را خارج کنید. سپس مسیر رول را به دقت بررسی کنید تا هیچ تکهای از برچسب قبلی در هد چاپ باقی نمانده باشد. چسب لیبلهای باقیمانده روی هد باعث گیر کردن رول جدید میشود.
مرحله دوم: قرار دادن رول لیبل داخل نگهدارنده
حال رول لیبل را داخل نگهدارنده اصلی قرار دهید. لیبلها باید از مسیر زیر هد چاپ عبور کرده و به سمت خروجی دستگاه هدایت شوند.
رول لیبل را با دو دست درون محور نگهدارنده قرار دهید و مطمئن شوید که کاملاً وسط دستگاه تنظیم شده است. اگر رول به یک سمت سنگینی کند، چاپ روی لیبلها نامنظم خواهد بود و دستگاه نمیتواند محل برش را تشخیص دهد.
مرحله سوم: تنظیم عرض و تثبیت رول
در این مرحله، گیرههای نگهدارنده را باید دقیقاً به اندازه عرض لیبل تنظیم کنید. اگر گیرهها بیش از حد باز باشند، لیبل در مسیر حرکت کج میشود و چاپ از روی برچسب خارج میشود. اگر خیلی بسته باشند، حرکت لیبل کند شده و هد چاپگر فشار بیمورد تحمل میکند.
برای تنظیم صحیح، فاصله لیبل تا گیرهها باید کمتر از یک میلیمتر باشد، اما لیبل نباید احساس فشار کند.
مرحله چهارم: عبور دادن لیبل از مسیر چاپ
اکنون لبه لیبل را به آرامی به سمت دهانه خروجی دستگاه هدایت کنید. این قسمت تعیین کننده جهت حرکت چاپگر است. پس از عبور لیبل از میان گیرههای هدایت کننده، چند سانتیمتر لیبل را بیرون بکشید.
در بسیاری از دستگاههای لیبل زن، حسگر تشخیص ابتدا و انتهای لیبل زیر هد چاپ تعبیه شده است. اگر لیبل به درستی از روی سنسور عبور نکند، دستگاه نمیتواند فاصله لیبلها را تشخیص دهد و هر چاپ را روی مرز اشتباه اجرا میکند.
مرحله پنجم: بستن درب دستگاه و روشن کردن پرینتر
پس از عبور دادن لیبل، کاور دستگاه را ببندید. سپس پرینتر را روشن کنید تا لیبل چند میلیمتر جلو برود. اگر دستگاه در اولین تلاش، لیبل را کج تشخیص داد یا برچسب در جهت نادرست حرکت کرد، رول را دوباره خارج کرده و جهت عبور را کنترل کنید.
در حالت استاندارد، پرینتر باید پس از روشن شدن، یک یا دو عدد لیبل را جلو ببرد. این کار به پردازنده کمک میکند تا مرز لیبلها را تشخیص داده و آماده چاپ شود.
مرحله ششم: تست اولیه چاپ رول لیبل
پس از نصب رول لیبل، حالا نوبت تست چاپ است. بهترین روش استفاده از گزینه Test Print داخل کنترل پنل ویندوز یا ارسال یک تگ بارکد تستی است. نتیجه تست باید کاملاً خوانا و دقیق باشد. اگر نوشتهها تار شدند، فاصله لیبل از هد چاپ مشکل دارد. اگر چاپ به بیرون از محدوده لیبل رفت، حسگر فاصله لیبل نیاز به تنظیم دارد.
کاربران حرفهای معمولاً چند چاپ اولیه را با سرعت پایین انجام میدهند تا مسیر هد و رول به شکل کامل یک دست و صاف شود. با انجام این کار، احتمال خطای چاپ به حداقل میرسد.
روش اطمینان از نصب صحیح رول لیبل
برای اینکه بفهمید لیبل به درستی نصب شده است، به نشانههای زیر توجه کنید:
- رول هنگام چاپ سفت یا سنگین حرکت نمیکند
- لیبلها دقیقاً از مرکز دستگاه خارج میشوند
- فاصله چاپ با حاشیههای لیبل هماهنگ است
- دستگاه پس از روشن شدن بیش از اندازه لیبل بیرون نمیدهد
- صدای کشیده شدن هد شنیده نمیشود
اگر هر کدام از این موارد درست نباشند، باید دوباره مراحل نصب رول را بررسی کنید.
اشتباهات رایج هنگام نصب رول لیبل
در بسیاری از موارد، چاپ نامنظم به نصب اشتباه رول مربوط است. اشتباهاتی مثل:
- عبور لیبل از مسیر اشتباه
- تنظیم نادرست گیرههای عرض
- جهت غلط رول
- استفاده از لیبل ضخیمتر از استاندارد
- عدم هماهنگی عرض ریبون با عرض لیبل
رفع خطاهای رایج هنگام نصب ریبون و لیبل در لیبل پرینتر
در فرآیند نصب ریبون و رول لیبل ممکن است با مشکلاتی روبهرو شوید که نتیجه آن چاپ بیکیفیت، گیر کردن کاغذ، چاپ سفید و حرکت ناهماهنگ هد باشد. در این بخش مهمترین خطاهایی که کاربران هنگام نصب تجربه میکنند و راه حل آنها را بررسی میکنیم. هدف این است که بدون نیاز به مراجعه به تعمیرکار، مشکلات ابتدایی را خودتان رفع کنید.
چاپ سفید یا عدم انتقال جوهر روی لیبل
یکی از شایعترین خطاها چاپ سفید است. در این حالت متن چاپ نمیشود و فقط یک لیبل خالی از دستگاه خارج میشود. دلیل اصلی این مشکل اشتباه بودن جهت قرارگیری ریبون است. ریبونها دارای سطح جوهری (Ink Side) هستند و اگر سطح چاپ به سمت بالا قرار نگیرد، هیچ انتقال حرارتی انجام نمیشود.
راهحل: ریبون را خارج کرده و سمت براق تر که معمولاً جوهری است را به سمت هد چاپ قرار دهید.
چروک شدن یا پاره شدن ریبون هنگام چاپ
چروک شدن ریبون روی هد میتواند کیفیت چاپ را به شدت کاهش دهد و باعث ایجاد خطوط عمودی روی برچسبها شود. دلیل اصلی این اتفاق کشش نامتعادل ریبون یا قرارگیری نادرست بوبینها است.
راهحل: بوبینها را دوباره نصب کنید و چند دور محور جمع کننده را بچرخانید تا سطح ریبون صاف و یکنواخت شود. اگر ریبون خیلی سفت بسته شده باشد، میزان فشار هد را کمی کاهش دهید.
گیر کردن لیبل در مسیر چاپ
گیر کردن لیبل معمولاً زمانی اتفاق میافتد که مسیر عبور لیبل اشتباه باشد یا لیبل ضخیمتر از اندازه استاندارد چاپگر باشد. همچنین ممکن است برچسبهای ابتدایی رول آسیب دیده باشند و سنسور نتواند آنها را تشخیص دهد.
راهحل: لیبل جدید را با فاصله مناسب روی غلتک هد عبور دهید. اگر لیبل ضخیم است، از رول سبک تر استفاده کنید یا تنش هد را کاهش دهید.
چاپ کج یا برونخط (Misalignment)
اگر چاپ از محدوده لیبل خارج شود یا ناقص باشد، حسگر فاصله لیبل درست تنظیم نشده است.
راهحل: از داخل تنظیمات پرینتر گزینه Label Position Adjustment یا Media Calibration را اجرا کنید. با این کار دستگاه محل شروع چاپ را دوباره تشخیص میدهد.
کالیبره کردن لیبل پرینتر برای جلوگیری از خطای چاپ
پس از نصب ریبون و لیبل، مرحله کالیبراسیون باعث میشود دستگاه اندازه لیبلها، Gap بین برچسبها و موقعیت سنسور را تشخیص دهد. بدون کالیبراسیون، طول چاپ به هم میریزد، چاپ ها روی هم میافتند و دستگاه حتی ممکن است چاپ را نیمه کاره رها کند.
چرا کالیبراسیون ضروری است؟
کالیبراسیون کمک میکند:
- دستگاه محل شروع و پایان هر لیبل را تشخیص دهد
- فاصله بین لیبلها در چاپ رعایت شود
- خطاهای طول چاپ از بین برود
- چاپگر از کاغذ هدر ندهد
- سرعت پردازش افزایش پیدا کند
مراحل کالیبراسیون عمومی دستگاه لیبلزن
این مراحل برای اغلب برندها کار میکند:
- دستگاه را روشن کنید.
- دکمه Feed را بین 2 تا 5 ثانیه نگه دارید تا چاپگر وارد حالت تنظیم شود.
- دستگاه یک یا دو لیبل بیرون میدهد و سپس آماده چاپ میشود.
- اگر لیبلها بیش از اندازه خارج شدند، یکبار دیگر دکمه Feed را نگه دارید.
اگر دستگاه دارای صفحه نمایش یا نرمافزار اختصاصی باشد، میتوانید از داخل منوی Printer Settings گزینه Media Calibration را اجرا کنید.
تعیین نوع چاپ: حرارتی مستقیم یا انتقال حرارتی
لیبل پرینترها در دو ساختار چاپ کار میکنند؛ دانستن تفاوت این دو کمک میکند ریبون و لیبل مناسب انتخاب کنید.
چاپ انتقال حرارتی (Thermal Transfer)
در این روش از ریبون برای انتقال جوهر به لیبل استفاده میشود. کیفیت چاپ بسیار بالا است، ماندگاری نوشتهها زیاد بوده و برای چاپ صنعتی، آزمایشگاهی، دارویی و اموال بهترین انتخاب است.
چاپ حرارتی مستقیم (Direct Thermal)
در این روش ریبون وجود ندارد و چاپ مستقیماً روی لیبل حرارتی انجام میشود. برای رسید رسید، فیش، قبض فروشگاهی و لیبلهای کوتاه مدت مناسب است.
اگر لیبل پرینتر شما از نوع Direct Thermal باشد، نصب ریبون ضروری نیست.
آشنایی با سنسورهای لیبل پرینتر
سنسورها نقش مهمی در تشخیص اندازه و نوع برچسب دارند. اگر حین نصب لیبل یا ریبون حسگرها کالیبره نشوند، چاپگر دچار خطا خواهد شد.
گونههای حسگر رایج:
- سنسور فاصله لیبل (Gap Sensor)
- سنسور Black Mark
- سنسور شیار (Notch Sensor)
سنسورها موقعیت چاپ، فاصله لیبلها و جهت خروج کاغذ را تشخیص میدهند.
مزایای نصب صحیح ریبون و لیبل
وقتی ریبون و لیبل به درستی نصب شوند:
- کیفیت چاپ افزایش مییابد،
- مصرف ریبون کاهش پیدا میکند،
- لیبلها کمتر هدر میروند،
- هد چاپ سالمتر باقی میماند،
- زمان چاپ کوتاهتر میشود،
- امکان استفاده از بارکدها بدون خطا بالا میرود،
- حجم تعمیرات کاملاً کاهش مییابد.
جمع بندی نهایی مقاله
نصب ریبون و لیبل در لیبل پرینتر فرایندی ساده اما تخصصی است. اگر کاربر اصول نصب درست را بداند، از ایجاد خط هایی مانند چاپ سفید، پارگی ریبون، فوقالعاده کمرنگ بودن خروجی و گیر کردن لیبل جلوگیری میشود.
در این مقاله مراحل کلی نصب ریبون، نصب رول لیبل، رفع خطاهای رایج، کالیبراسیون، نگهداری و نکات بهینه سازی چاپ بررسی شد. رعایت این اصول باعث افزایش عمر هد، جلوگیری از هزینه تعمیر و تولید چاپ با کیفیت میشود.
مهمترین نکته این است که نوع دستگاه و برند لیبل زن میتواند تفاوتهای اجرایی ایجاد کند؛ بنابراین توصیه میشود علاوهبر این راهنما، همیشه دفترچه دستگاه خود را نیز مطالعه کنید. با استفاده صحیح از ریبون و لیبل، میتوانید از دستگاهتان بیشترین بازده را بگیرید و چاپهای دقیق و حرفهای تولید کنید.
سوالات پرتکرار کاربران درباره نصب ریبون و لیبل
چقدر زمان میبرد ریبون نصب شود؟
برای کاربران تازه کار حدود ۵ دقیقه. برای افراد حرفهای کمتر از یک دقیقه.
بهترین نوع ریبون برای چاپ صنعتی چیست؟
ریبونهای رزین و پریمیوم بهترین انتخاب برای صنایع سنگین، آزمایشگاهها و چاپ روی PVC هستند.
آیا هر ریبونی روی هر دستگاهی نصب میشود؟
خیر. ریبون باید از نظر عرض، قطر و نوع Ink Side با دستگاه سازگار باشد.
چرا چاپگر من برچسبها را کج چاپ میکند؟
چون سنسور فاصله لیبل کالیبره نشده یا گیرههای عرض تراز نیستند.
